凸耳式密封蝶閥開關

概述

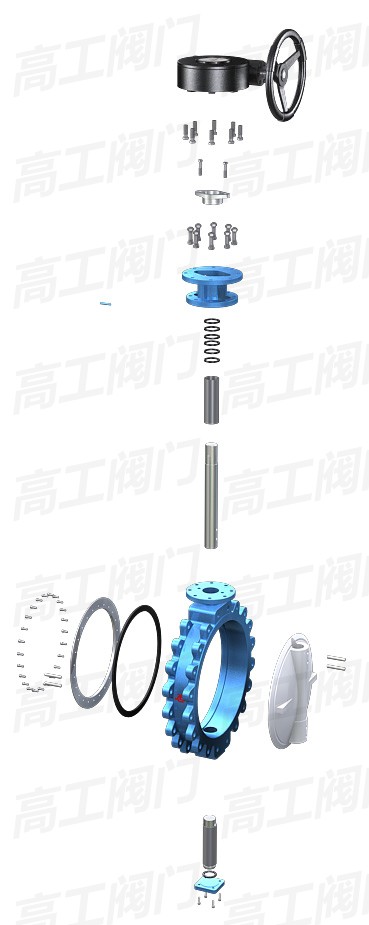

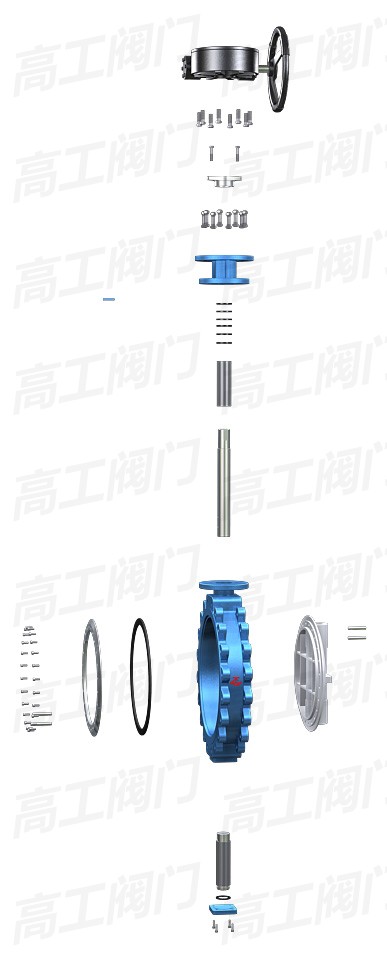

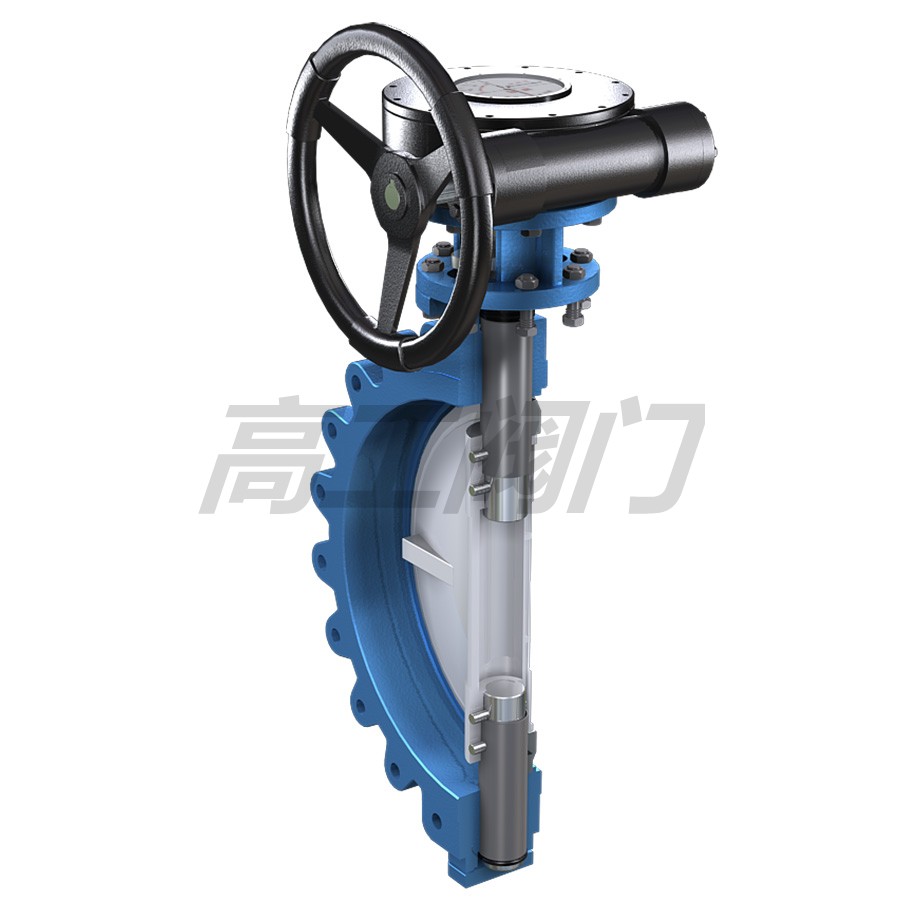

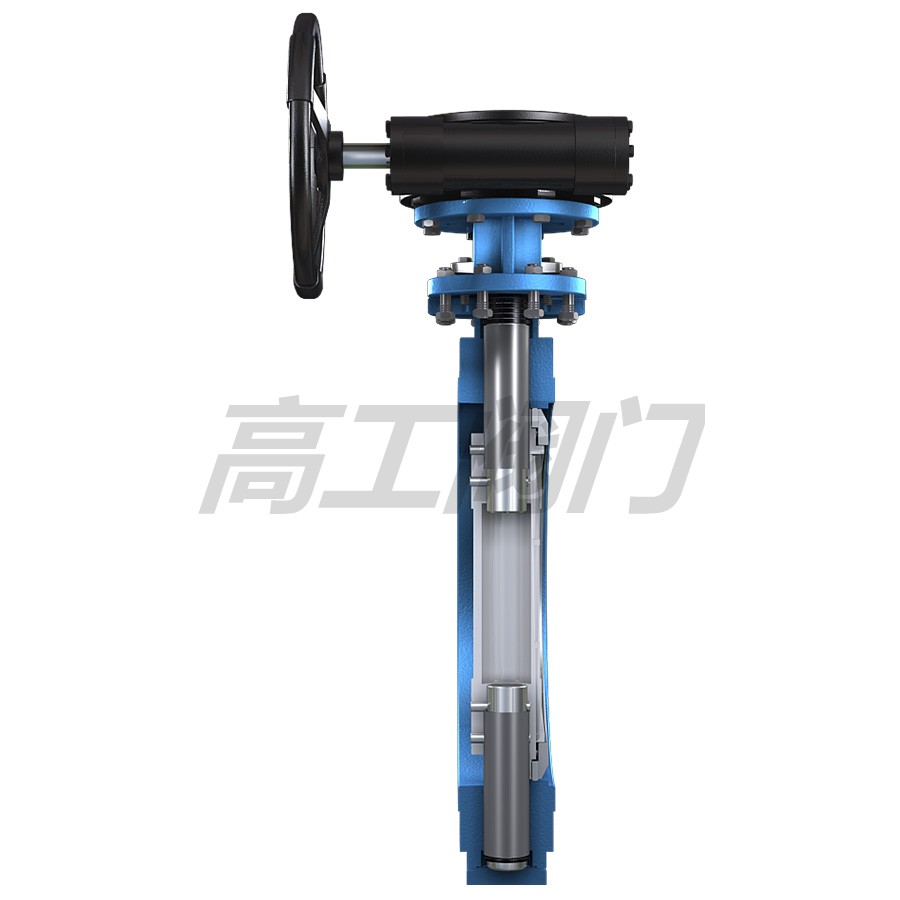

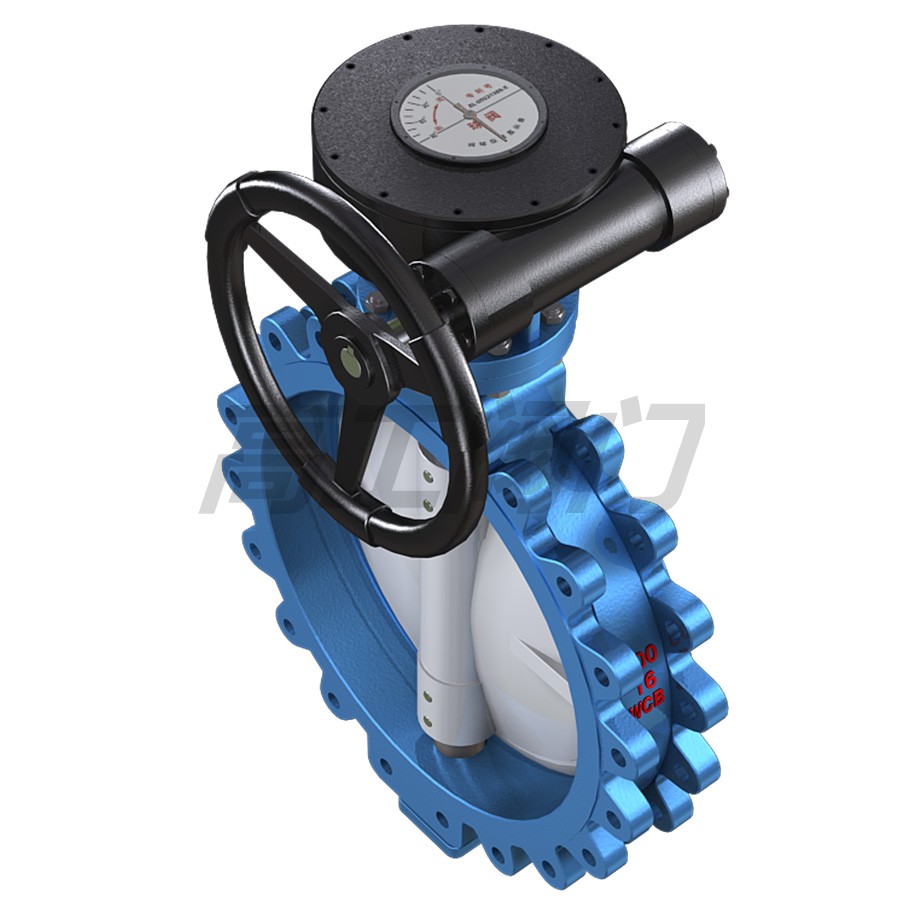

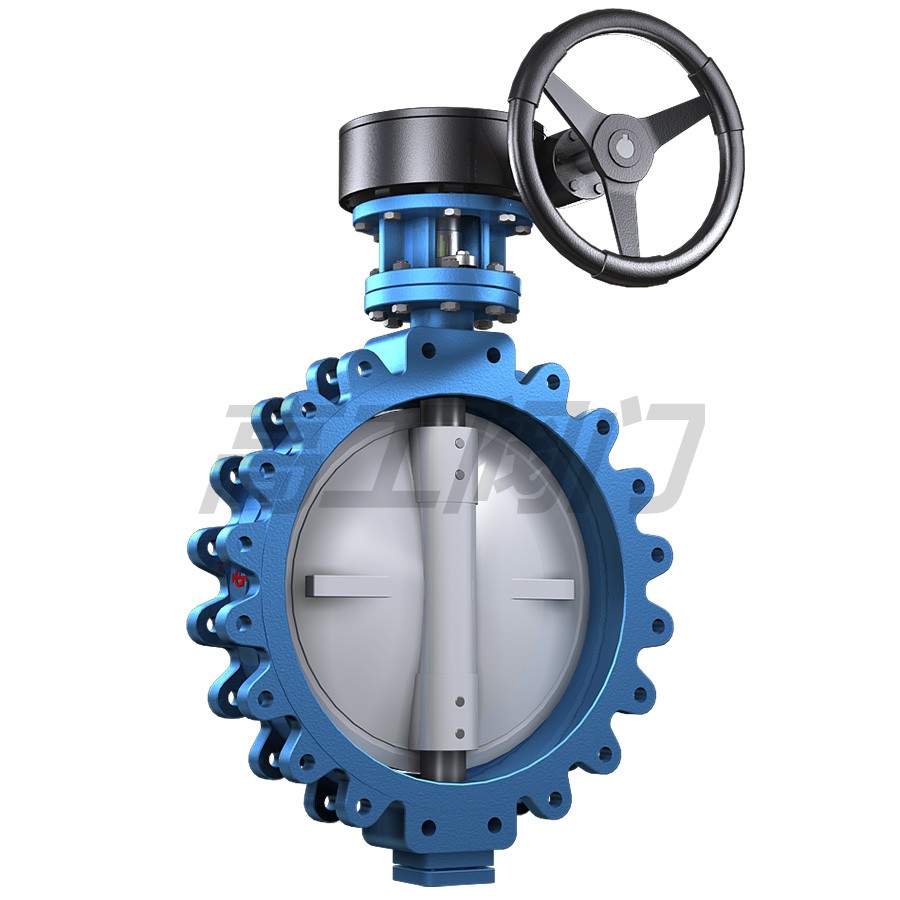

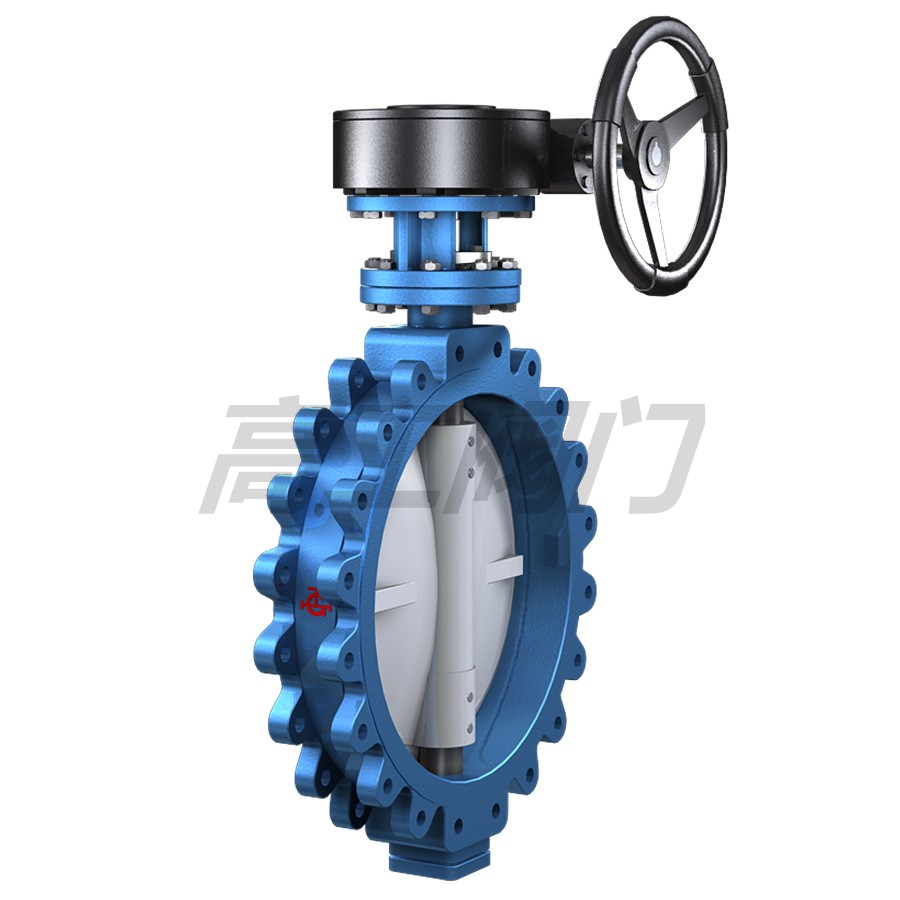

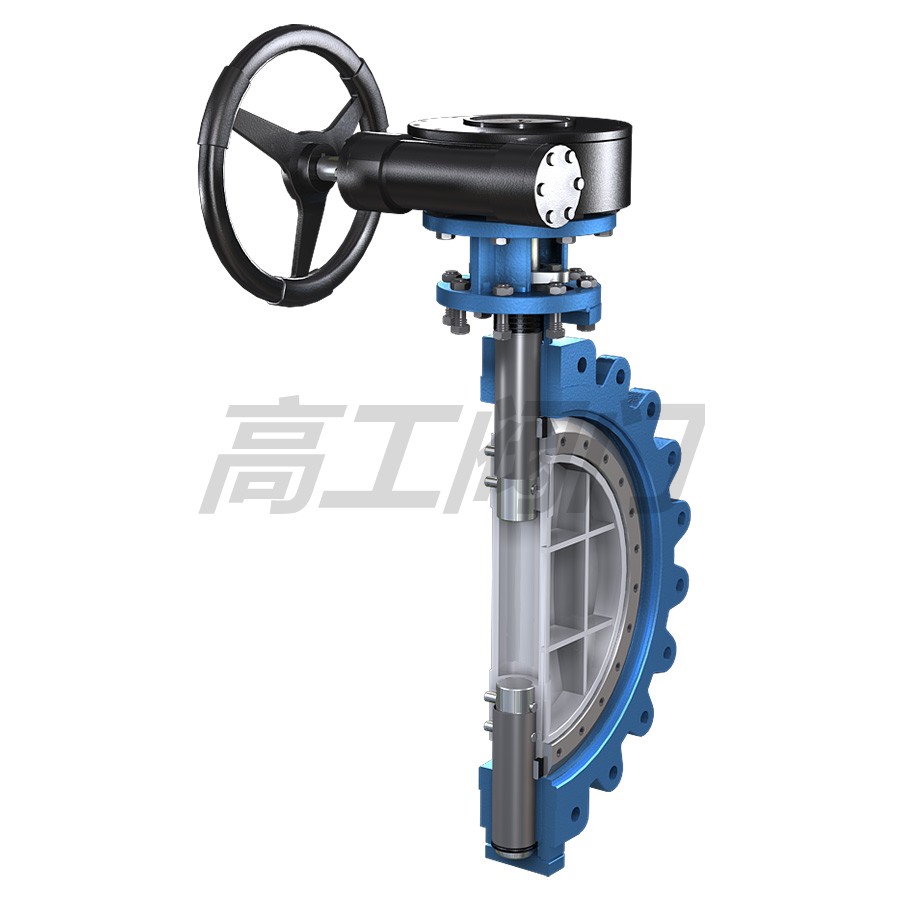

美標蝶閥是公司工程技術人員研制開發的新一代高性能產品，其性能已處于國內外先進水平、廣泛適用于低壓、中壓、高壓、鋼鐵冶金、石油、化工、電力等工業管道上作截斷或調節介質流量用。美標蝶閥采用三維偏心斜錐形閥座密封副，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉是具有越關越緊功能，這樣密封性能可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。美標蝶閥結構特點排除了其它類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫下使用時因熱膨脹而容易泄漏的缺點。該蝶閥根據使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐沖刷、耐腐蝕、使用壽命長。

采用標準

設計標準：API609
法蘭連接尺寸：ANSI B16.5
結構長度：ANSI B16.10
壓力試驗：API598

用途與特點

815、830系列美標蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而815、830L系列美標蝶閥的主要結構特征為閥體周邊帶凸兒且設計成帶螺孔單法蘭結構。815、830系列美標蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。其特點為：由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確?？煽康拿芊庑阅?，具有耐高溫、耐磨損、耐腐蝕等優點。

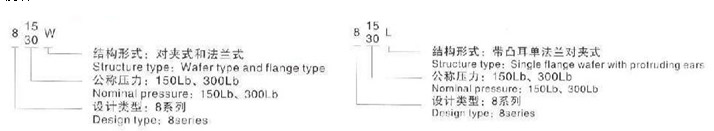

型號說明

主要技術參數

公稱通徑	DN	830W	830L
公稱通徑	DN	2″～36″	2″～36″
公稱壓力	PN	150Lb	300 Lb
試壓泵壓力	強度實驗	3.0	7.5
試壓泵壓力	密封實驗	2.2	5.5
適用介質	水、蒸汽、油品、海水
驅動形式	-29℃～425℃

主要零件材質

零件名稱	材質
閥體	WCB、304、316、316SS、CF8M
閥瓣	WCB、304、316、316SS、CF8M
閥桿	316、2Cr13、1Cr18Ni9Ti
密封圈	316、氟塑料
填料	柔性石墨

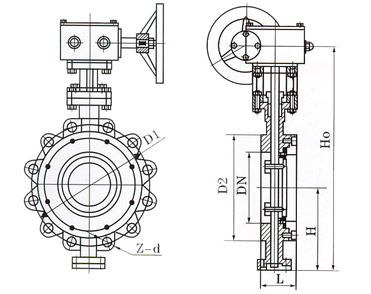

產品外形尺寸圖

主要外形和連接尺寸

產品名稱	公稱通徑		結構長度（標準值）				外形尺寸（參考值）				連接尺寸（標準值）
	公稱通徑		L		L1		H		H0		D		D1		D2		M	Z-d
	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	inch	mm	M	Z-d
美標815W系列	2″	80	1.69	43	4.25	108	4.33	110	13.58	345
	3″	80	1.94	49	4.50	114	4.92	125	14.96	380
	4″	100	2.19	56	5.00	127	5.70	145	16.34	415
	5″	125	2.50	64	5.50	140	6.50	165	17.91	455
	6″	150	2.75	70	5.50	140	6.89	175	21.45	545
	8″	200	2.81	71	2.90	150	8.26	210	24.21	645
	10″	250	3.00	76	6.30	160	9.84	250	27.36	695
	12″	300	3.38	86	7.00	178	11.24	285	32.78	830
	14″	350	3.63	92	7.50	190	12.60	320	35.43	900
	16″	400	4.00	102	8.50	216	13.98	355	38.58	980
	18″	450	4.50	114	8.74	222	14.96	380	40.55	1030
	20″	500	5.00	127	9.00	229	16.34	415	43.70	1110
	24″	600	6.06	154	10.50	267	18.70	475	51.37	1305
	30″	750	6.50	165	11.50	292	22.38	580	60.03	1525
	32″	800	7.50	190	12.50	318	24.80	630	62.40	1585	41
	36	900	8.00	203	13.00	330	26.77	680	69.48	1765	64.00
