D71X D371X 蝶閥

蝶閥是用隨閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小、重量輕、結構簡單等優點，與同參數閘閥比較，平均減輕重量達30～50%，蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等，轉矩相反，因此啟閉力矩較小。

主要規格尺寸

公稱直徑DN(mm)	尺寸											工作壓力Mpa	重量～ kg/ 臺		操作	工作溫度 ℃
	D1	D2				D3	L1	L	H1	H2	n- φ		重量～ kg/ 臺
	D1	D2	JIS	DIN	ANSI	D3	L1	L	H1	H2	n- φ		RPP	PVDF
125	131	210	210	210	8.50	250	300	70	163	93	8-18	0.5	4.8	5.7	蝸輪式	RPP -14～100 PVDF -40～135
150	153	240	240	240	9.50	285	300	74	176	93	8-22	0.5	5.5	6.5
200	204	295	290	295	11.75	340	180	87	210	93	12-22	0.4	19	22
250	255	350	355	350	14.25	395	180	114	240	93	12-22	0.3	28	32
300	307	400	400	400	17.00	445	180	114	270	93	12-22	0.3	34	39
350	358	460	445	460	18.75	505	180	127	300	93	16-22	0.3	52	59
400	389	515	510	515	21.25	580	240	140	350	108	16-22	0.3	78	89
450	446	565	565	565	22.75	615	240	152	370	108	20-26	0.2	76	84
500	494	620	620	620	25.00	670	260	152	400	108	20-26	0.2	84	96
600	590	725	730	725	29.50	780	260	178	465	108	20-30	0.2	105	112

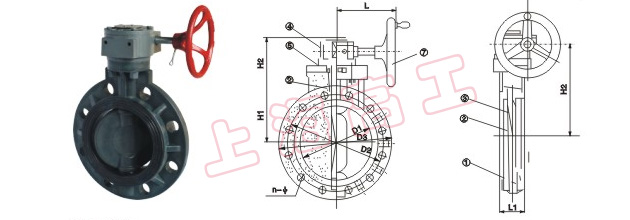

結構圖

溫馨提示：“D71X D371X 蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
