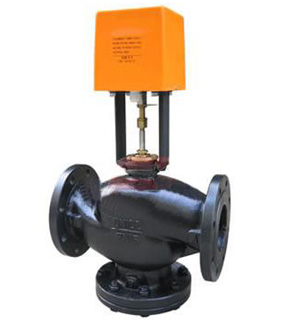

VB7000電動調節閥
VB7000系列法蘭閥調節閥用于空氣調節、熱通風、熱處理廠的工業和工行業的流體控制。有二通及三通形式。
二通
介質：熱冷水，50%乙二醇、蒸汽
介質溫度:2～180℃
公稱壓力:1.6Mpa
流量特性：等百分比或線性
可調比: 50:1
滲漏量(m3/h):KV值的0.01%
材質
閥體:鑄鋼 WCB 鑄鐵
閥瓣、閥桿、閥座：不銹鋼
填料:聚四氟乙烯
三通
介質：熱冷水，50%乙二醇、蒸汽
介質溫度:2～180℃
公稱壓力:1.6Mpa
流量特性：等百分比或線性
滲漏量(m3/h):KV值的0.03%
材質
閥體:HT200灰鑄鐵
閥瓣：黃銅
閥桿:1Cr18Ni9
軸封：黃銅
密封件:三元乙丙橡膠
型號及尺寸
電動二通閥
|
型號
|
規格
|
L
|
H
|
D
|
C
|
K
|
n-d
|
壓差KPa
|
行程
|
|
VB-7200
|
DN65
|
290
|
158
|
185
|
20
|
145
|
4-18
|
400
|
40
|
|
DN80
|
310
|
195
|
200
|
20
|
160
|
8-18
|
400
|
40
|
|
|
DN100
|
350
|
216
|
220
|
20
|
180
|
8-18
|
300
|
40
|
|
|
DN125
|
400
|
237
|
250
|
22
|
210
|
8-18
|
200
|
40
|
|
|
DN150
|
480
|
282
|
285
|
22
|
240
|
8-22
|
100
|
40
|
|
|
DN200
|
533
|
289
|
340
|
30
|
295
|
12-22
|
100
|
40
|
電動三通閥 mm
|
型號
|
規格
|
L
|
H
|
H1
|
D
|
C
|
K
|
n-d
|
壓差KPa
|
重量(KG)
|
行程
|
|
VB-7300
|
DN65
|
290
|
158
|
150
|
185
|
20
|
145
|
4-18
|
400
|
23
|
45
|
|
DN80
|
310
|
195
|
185
|
200
|
20
|
160
|
8-18
|
400
|
31
|
45
|
|
|
DN100
|
350
|
216
|
205
|
220
|
20
|
180
|
8-18
|
300
|
39
|
45
|
|
|
DN125
|
400
|
237
|
230
|
250
|
22
|
210
|
8-18
|
200
|
66
|
45
|
|
|
DN150
|
480
|
282
|
280
|
285
|
22
|
240
|
8-22
|
100
|
87
|
45
|
|
|
DN200
|
533
|
289
|
340
|
340
|
30
|
295
|
12-22
|
100
|
90
|
45
|

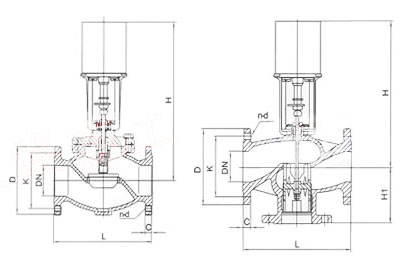

產品外形尺寸圖
結構圖
溫馨提示：“VB7000電動調節閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
