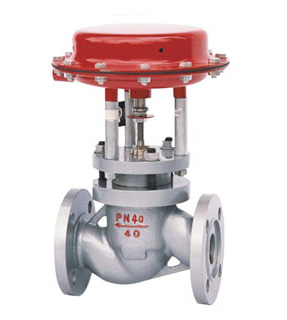

ZMQP（M）氣動薄膜切斷閥
ZMQ、ZSQ型氣動薄膜(活塞)切斷閥采用頂導向結構，配用多彈簧執行機構。 具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質 流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、 16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
結構特點
1、切斷閥采用多彈簧執行機構與調節機構用三根立相連，整個高度可減小約30%，重量可減輕約30%。
2、閥體按流體力學原理設計成等截面低流阻流道，額定流量系統數增大30%。
3、閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為質材料制作，關閉進密封性能優良。
4、平衡型閥內件，提高了切斷閥的許用壓差。
5、波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。
6、活塞式執行機構，操作力大，使用壓差大。
主要性能技術參數
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
額定流量系數kv
|
套筒
|
|
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
單座
|
5
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
|
三通
|
|||||||||||||
|
額定行程
|
8
|
12
|
20
|
25
|
40
|
50
|
|||||||
|
允許泄漏量
|
硬密封（L/H）
|
套筒5×10-5閥額定容量 單座、三通1.2×10-7×閥的額定容量
|
|||||||||||
|
軟密封（ml/min）
|
無
|
||||||||||||
|
介質溫度℃
|
-200～+200、-40～+450
|
||||||||||||
|
膜片有效面積（cm2）（薄膜式切斷閥）
|
100
|
200
|
400
|
600
|
1000
|
||||||||
|
公稱壓力PN(MPa)
|
1.6 4.0 6.4
|
||||||||||||
|
允許壓差（MPa）
|
單座
|
6.4
|
6.4
|
3.8
|
2.5
|
2.9
|
1.8
|
2.0
|
1.3
|
0.83
|
0.8
|
0.55
|
0.52
|
|
套筒
|
6.4
|
||||||||||||
|
信號壓力KPa
|
200（薄膜片）
|
||||||||||||
|
閥體
|
Ht200 ZG230-450\ZG1Cr18Ni9Ti
|
||||||||||||
|
閥塞套筒
|
1Cr18Ni9Ti Cr18Ni12Mo2Ti
|
||||||||||||
|
閥芯、閥座
|
1Cr18Ni9Ti Cr18Ni12Mo2Ti
|
||||||||||||
|
填 料
|
聚四乙烯 柔性石墨
|
||||||||||||
|
可配附件
|
空氣過濾減壓器、電磁閥、閥位回訊器等
|
||||||||||||
氣動薄膜切斷閥
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
額定流量系數
|
5
|
8
|
12
|
17
|
29
|
43
|
70
|
110
|
165
|
275
|
440
|
690
|
|
|
A(mm)
|
194
|
230
|
306
|
394
|
496
|
||||||||
|
L(mm)
|
PN16
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
|
PN64
|
230
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
||||
|
D(mm)
|
PN16
|
95
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
250
|
285
|
340
|
|
PN64
|
105
|
130
|
140
|
155
|
170
|
180
|
205
|
215
|
250
|
295
|
345
|
415
|
|
|
H2(mm)
|
325
|
346
|
360
|
369
|
477
|
517
|
540
|
742
|
822
|
877
|
|||
產品外形尺寸圖
結構圖
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
