J41Fs 襯氟塑料截止閥

本閥專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路，具有強度高、耐腐蝕性能好的特點。

設計與制造：GB12235
結構長度：GB12221(1系列)
法蘭連接尺寸：GB4216、JB78
適用溫度：≤ 80 ℃、≤ 100 ℃、≤ 120 ℃、≤ 150 ℃ ( 按照襯里材料 )
材料：閥體：鑄鐵、碳鋼、不銹鋼
端蓋：鑄鐵、碳鋼、不銹鋼
襯里：氟塑料
閥瓣：碳鋼、不銹鋼，完全包覆氟塑料
閥桿：碳鋼、不銹鋼，部分包覆氟塑料
手柄：鑄鐵、碳鋼
壓力等級： 0.6 1.0 1.6

測試
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
設計與制造：GB12235
結構長度：GB12221(1系列)
法蘭連接尺寸：GB2416

主要外形和連接尺寸

公稱通徑DN	L mm	D mm	D1 mm	n-φd mm	H1 mm	H2 mm	D0 mm	質量 kg
15	130	95	65	4-14	225	240	100	4
20	130	105	75	4-14	230	250	100	6
25	130	115	85	4-14	264	288	120	8
32	130	140	100	4-18	272	296	120	10.5
40	130	150	110	4-18	300	325	140	16.5
50	130	165	125	4-18	321	345	140	18
65	130	185	145	4-18	366	396	160	26
80	130	200	160	6/2-18	400	438	200	36.5
100	130	220	180	6/2-18	476	517	280	56
125	130	250	210	6/2-18	530	560	280	64
150	130	285	240	6/2-22	650	605	320	85
200	130	340	295	6/2-22	650	770	360	155
250	130	395	350	8/4-22	690	810	400	243
300	130	445	400	8/4-22	730	845	400	295
350	130	505	460	12/4-22

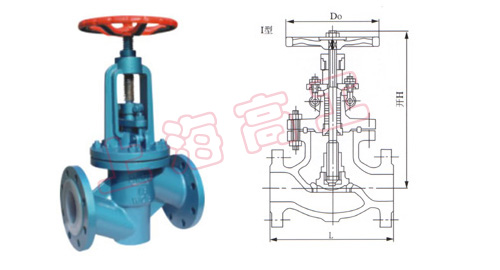

結構圖

溫馨提示：“J41Fs 襯氟塑料截止閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
