CS49H Y型式/熱動力式蒸汽疏水閥

CS49H Y型式/熱動力式蒸汽疏水閥

本疏水閥是利用熱動力學特性，當凝結水排到較低壓力區時會發生二次蒸發，并在粘度、密度等方面與蒸汽存在差異驅動啟閉件。本閥門適用于蒸汽管路及蒸汽設備上，起到阻止蒸汽泄漏，排除凝結水的作用，從而達到節能和防止可能引起的故障。

特點與性能：
1、帶蒸汽或空氣保溫裝置，不受環境溫度影響，減少動作頻率，延長壽命。
2、備有過濾網和排污閥。
3、該閥動作靈敏可靠、排水量大。

主要零件材料：

閥體 鍛鋼
閥帽 不銹鋼
閥蓋 銹鋼
閥片 不銹鋼
閥體密封面 不銹鋼


排水量（kg/h)

產品型號 DN 工作壓力（ Mpa)
0.05 0.15 0.4 0.6 1.0 1.6 2.5
CS19H-16C
CS49H-16C
CS69H-16C		 15.20.25 150 280 400 475 600 800
32.40.50 550 650 900 1200 1700 2100
CS19H-25
CS49H-25
CS69H-25		 15.20.25 1717 1828 2536 2701 3202 3581
32.40 66   119   321 470 534
50 1800 2050 2600 3000 3500 4300 5000
CS19H-40
CS49H-40
CS69H-40		 15.20.25 56   119   321 470 534
32.40.20 1800 2050 2600 3000 3500 4300 5000


主要外型及連接尺寸

產品型號 DN
L H H1 D K d c f N- Φ RC L H H1 L H H1 D t
(mm) (mm) (mm)
CX19H- 16 C
25

CX49H- 16 C
25

CX69H- 16 C
25
15 150 57 35 95 65 45 14 2 4-14 1/2 90 57 35 90 57 35 23 7
20 150 60 43 105 75 55 14 2 4-14 3/4 90 60 43 90 60 43 26 7
25 160 68 50 115 85 65 14 2 4-14 1 95 60 50 95 68 50 33 10
32 200 90 80 135 100 78 16 2 4-18 11/4 105 90 80 105 90 80 42 12
40 230 90 80 145 110 85 16 3 4-18 11/2 110 90 80 110 90 80 52 12
50 230 95 87 160 125 100 16 3 4-18 2 120 95 87 120 95 87 62 12
CX19H-40
CX49H-40
CX69H-40		 15 150 61 41 95 65 45 16 2 4-14 1/2 75 61 41 75 61 41 23 9
20 150 64 45 105 75 55 16 2 4-14 3/4 85 64 45 85 64 45 26 12
25 160 68 45 115 85 65 16 2 4-14 1 95 68 45 95 68 45 33 15
32 200 81 56 135 100 78 18 2 4-18 11/4 105 81 56 105 81 56 40 15
40 230 81 56 145 110 85 18 3 4-18 11/2 110 81 56 110 81 56 50 15
50 230 69 64 160 125 100 20 3 4-18 2 120 89 64 120 89 64 60 20

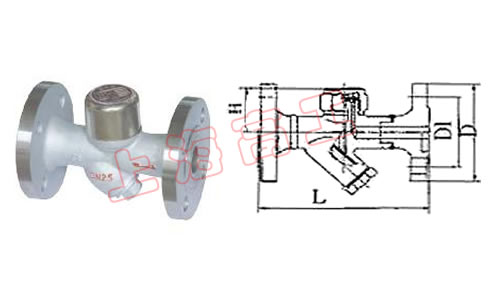

結構圖

溫馨提示：“CS49H Y型式/熱動力式蒸汽疏水閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
