CS15H 自由半浮球式蒸汽疏水閥
自由浮球式蒸汽疏水閥適用于蒸汽供熱設備及蒸汽管路上,能自動排除凝結水,阻止蒸汽泄漏,并能自動排除空氣,廣泛應用于化工、煉油、電力、輕紡、造紡待工礦企業，尤其對壓力低、排量大和溫度穩定性要求高，不宜滯存凝結水的蒸汽設備更為適用。
結構特點及工作原理
疏水閥未開始工作時，自由式半浮球沉落在發射管上，當疏水處于排水狀態時，蒸汽經過過濾網和發射管注入閥體，當蒸汽體積增加到一定程度時，浮力便半浮球上浮，在蒸汽壓力作用下，半浮球排向疏水噴咀將其封閉，阻止了蒸汽外逸，當大量凝結水進入閥體時，半浮球內蒸汽體積減少，半浮球在自身策略作用下落，半浮球脫離疏水噴嘴，完成了一個二作循環。緩而周而復始運動，起動自動排水排氣的目的。
主要性能范圍
| 公稱壓力 PN(Mpa) |
試驗壓力 PS(Mpa) |
最高工作壓力 DMO(Mpa) |
最高工作溫度 TMO( ℃ ) |
適用介質 | 漏汽率 | 最高背壓率 (%) |
| 1.6 | 2.4 | 1.6 | 220 | 蒸汽、凝結水 | ≤ 0.5 | 85 |
主要外型及連接尺寸
| 型號 | 公稱通徑 DN(mm) |
L | H | D | D1 | D2 | b | f | Z- Φ d | 型號 | 公稱通徑 DN(mm) |
L | H | H1 | ||||||||||
|
15 | 210 | 142 | 95 | 65 | 45 | 14 | 2 | 4- Φ 14 |
|
15 | 155 | 142 | 80 | ||||||||||
| 20 | 210 | 142 | 105 | 75 | 55 | 14 | 2 | 4- Φ 14 | 20 | 155 | 142 | 80 | ||||||||||||
| 25 | 230 | 142 | 115 | 85 | 65 | 14 | 2 | 4- Φ 14 | 25 | 155 | 142 | 80 | ||||||||||||
| 32 | 270 | 200 | 135 | 100 | 78 | 16 | 2 | 4- Φ 18 | 32 | 180 | 200 | 105 | ||||||||||||
| 40 | 270 | 200 | 145 | 110 | 85 | 16 | 3 | 4- Φ 18 | 40 | 180 | 200 | 105 | ||||||||||||
| 50 | 270 | 200 | 160 | 125 | 100 | 16 | 3 | 4- Φ 18 | 50 | 180 | 200 | 105 |

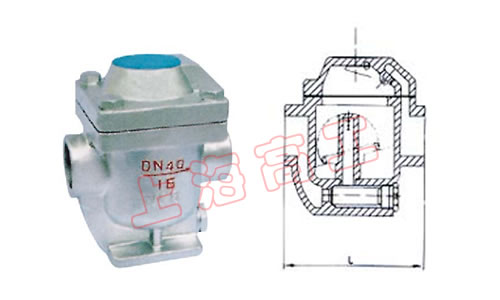

結構圖
溫馨提示：“CS15H 自由半浮球式蒸汽疏水閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
