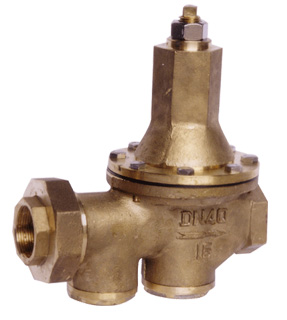

200P減壓閥
本廠生產的200P型減壓閥為一直接作用式可調減壓閥，采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統或其他清水系統中。在一定流水范圍內可控制該閥門出口壓力為一相對固定值。200P型為內螺紋連接減壓閥，具有體型小巧，易于安裝等特點，具附有內置式濾網，可方便整體安裝作業，避免雜物堵塞，使其更加安全可靠。
主要參數
| 型號 | 公稱壓力 PN（Mpa) | 閥體實驗壓力 （Mpa) | 閥座實驗壓力(Mpa) | 最高流速 （M/S) | 減壓范圍 |
| 200P-10T | 1.0 | 1.5 | 1.1 | 6 | ≤０.７Ｍpa |
| 200P-16T | 1.6 | 2.4 | 1.76 |
主要零件材料
| 零件名稱 | 閥體 | 濾網、螺母、墊片、彈簧壓蓋 | 彈簧 | O型圈 |
| 材料 | 鋁青銅 | 不銹鋼 | 60Si2Mn | 丁腈橡膠 |
主要外形連接尺寸
| 公稱通經 | 尺寸 | ||
| L | H | H1 | |
| 15 | 112 | 170 | 130 |
| 20 | 112 | 183 | 130 |
| 25 | 135 | 189 | 143 |
| 32 | 165 | 242 | 195 |
| 40 | 192 | 273 | 222 |
| 50 | 231 | 307 | 252 |
| 65 | 260 | 282 | 210 |
產品外形尺寸圖
結構圖
溫馨提示：“200P減壓閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
