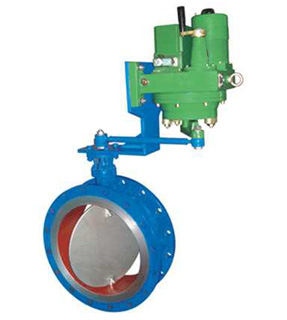

ZAJW電動調節蝶閥

電動調節蝶閥具有結構簡單，操作方便、流阻小，額定流量系數大、容易制造大口徑。可用于大流量、低壓差的場合，也可用于濃濁漿狀及懸浮顆粒物的介質調節。 Dn≥250的閥，除能直立安裝在水平管道上外，用戶可自行改變為平臥安裝，可使執行機構與閥分離式安裝。ZKJW電動調節蝶閥用于接收調節器或計算機等發出的控制信號，調節不同溫度和壓力下的流體流量．

結構特點
ZKJW電動調節蝶閥由ZKJW角行程電動執行機構和蝶閥組成，它與電動單元組合儀表配合使用。具有結構簡單、口徑大、重量輕、操作方便等優點。廣泛應用于冶金、電站石油、化工等部門。

技術參數
公稱通徑DN50-1400mm
公稱壓力MPa 0.6
介質溫度`C 常溫-20～+200(鑄鐵),-40～+250(鑄鋼),中溫-40～+450(鑄不銹鋼)
閥體材質 HT200,35,ZG230-450,1Cr18Ni9,ZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti

執行機構主要技術參數

型號	DJK-110	DJK-210	DJK-310	DJK-410	DJK-510
輸入信號	DC～100mA 、 DC4～20mA
輸出電阻	200
輸出轉角°	0～90
輸出力矩 N.M	40	100	250	600	1600
電源	220V 、 50HZ

主要技術性能指標

項目	指標值
基本誤差 %	± 8.0
回差 %	≤ 6.0
死區 %	≤ 5.0
額定行程偏差 %	± 4.0
允許泄漏 L/H	平行閥板： 210 -2 閥額定容量、傾斜閥板： 510 -3 閥額定容量

允許壓差與執行機構選型

公稱通徑 mm	配用執行機構
	DKJ-110		DKJ-210		DKJ-310		DKJ-410		DKJ-510		DKJ-610
	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°	0°	70°
50	28.1	1.948
80	11.0	0.488
100	7.127	0.252
125	3.19	0.128	8.08	0.325
150	2.21	0.075	5.6	0.189
200	0.983	0.031	2.512	0.079
250					4.05	0.103
300					2.33	0.059
350					1.75	0.037
400							2.684	0.060
450							2.120	0.042
500							1.718	0.031
600							0.927	0.0178
700							0.682	0.0098
800									1.14	0.020
1000									0.619	0.0103
1200											0.504	0.016
1400											0.0371	0.0106
1600											0.251	0.0076
1800											0.177	0.005
1900											0.151	0.0042
2000											0.129	0.0036

外形尺寸

公稱通徑	D1	D	A	e	b	L	L1	L2	L3	H1	H2	H3	n-d	配執行機構
50		110	245	30		60	92	139	357	55	299	270	4-14	DKJ-210
80	125	150	245	30		60	92	139	357	62.5	299	270	4-18	DKJ-210
100	145	175	245	30	12	60	102	149	357	72.5	299	270	4-18	DKJ-210
125	175	200	245	30	12	60	117	168	357	87.5	299	270	8-18	DKJ-210
150	200	225	245	30	12	60	130	181	357	100	299	270	8-18	DKJ-210
200	255	280	245	30	12	70	172	221	357	127.5	299	270	8-18	DKJ-210
250	310	335	300	36	14	70	197	258	507	155	340	298	12-18	DKJ-310
300	362	395	300	36	14	80	227	283	507	181	340	298	12-23	DKJ-310
350	412	445	300	36	14	80	252	290	507	206	340	298	12-23	DKJ-310
400	462	495	365	45	16	100	296	348	529	231	400	381	16-23	DKJ-410
450	518	550	365	45	16	100	321	271	529	259	400	381	16-23	DKJ-410
500	558	600	365	45	16	100	346	396	529	284	400	381	16-23	DKJ-410
600	755	706	365	45	30	150	480	418	530	377.5	863	482	20-25	DKJ-410
700	860	810	365	45	32	150	530	531	530	430	863	482	24-25	DKJ-410
800	975	920	365	51	34	200	595	586	530	487.5	917	480	24-30	DKJ-510
1000	1175	1120	420	51	36	200	735	721	681	587.5	917	480	28-30	DKJ-510
1200	1400	1340	420	60	45	250	906	980	681				32-34	DKJ-610
1400	1575	1520		60	25	300	965	1012					36-30	DKJ-610
1600	1785	1730		60	25	350	1065	1112					40-30	DKJ-610
1800														DKJ-610
1900	2100	2020		60	25	350	1217	1315					40-30	DKJ-610
2000				60										DKJ-610

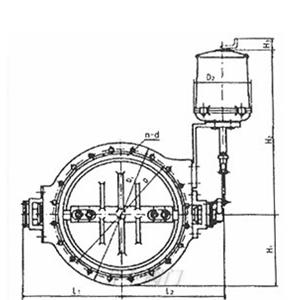

產品外形尺寸圖

結構圖

溫馨提示：“ZAJW電動調節蝶閥”所有文字、數據、圖片均只適用于參考。
如需與實物相吻合的性能參數、結構尺寸參數等詳情請來電來函索取。
電話：021-6364 2222 傳真：021-6364 9384
